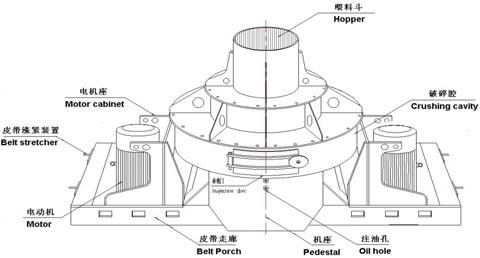

制砂機主要由進料斗、分料器、渦動破碎腔、葉輪體、主軸總成、底座、傳動裝置及電機等部分組成。每一個部件都起著關鍵性的作用，都有其不可比擬的優勢。下面就為大家解析制砂機各個構件的作用和原理:
進料斗
制砂機進料的結構是一種圓筒體裝置，具有很好的耐磨性，安裝設置有耐磨環，防止沒有進行破碎的物料的對其的很強的摩擦力，從給料設備的來料經由進料斗進入制砂機。
分料器
制砂機分料器安裝在渦輪破碎腔的上部，是制砂機對物料進行一定的破碎之后對物料進行篩分的一個結構，它主要是用于當物料破損之后一部分已經達到破碎標準的物料會通過物料篩分器而被送出制砂機，而另外一部分沒有達到設定粒度要求的物料則會在物料篩分器的作用下進入到破碎腔進行二次破碎。
渦輪破碎腔
結構外形為上、下兩段圓柱體組成的環形空間，通過葉輪在破碎機內部的高速旋轉對物料形成打擊和摩擦。物料的破碎發生在破碎腔內，由物料襯層將破碎層作用和破碎腔壁隔開，使破碎作用僅限于物料之間，就是石打石的原理。葉輪高速旋轉產生氣流，在渦輪腔內通過分料器，葉輪形成自循環系統。
葉輪
制砂機的葉輪主要是由一種特殊的材料制成的空心圓柱體，安裝在軸承的兩端，用圓錐套和鍵聯傳遞扭矩，高速旋轉的葉輪式樞紐部件，通過高度旋轉將進入到葉輪中心的物料平均的分配到葉輪的各個發射流道口。在錐帽和拋料之間裝有上下流道板，保護葉輪不受磨損。
軸承
制砂機主軸總成安裝在底座上，通過電機和三角帶對葉輪和破碎裝置起到傳動作用的裝置，軸承主要有主軸、軸承和軸承座組成。
傳動裝置
制砂機傳動裝置采用雙電機驅動的皮帶傳動，驅動電機分別安裝在主軸兩側，兩電機皮帶與主軸皮帶相連，使主軸兩側受力平衡，不產生附加力矩。
底座
制砂機破碎腔，主軸、電念頭，傳動裝置均安在底座上，雙電機安裝在底座縱向兩端，底座放在機架上。
潤滑系統
制砂機潤滑系統采用特級集中潤滑，潤滑部位為主軸總成上部和下部軸承兩處。
